一、概述

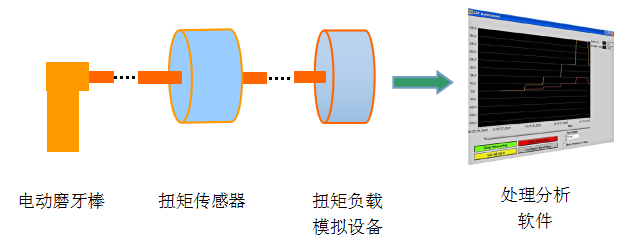

該方案主要是通過扭矩傳感器檢測電動磨牙棒在工作過程中的實時扭矩與轉速的情況。這里我們利用扭矩負載模擬設備來模擬電動磨牙棒接觸牙齒的過程，同時能控制氣動電機的轉速，方便扭矩傳感器進行扭矩與轉速的采集，將扭矩傳感器采集到的信號傳輸?shù)诫娔X軟件，能進行數據實時波形查看分析。

二、技術規范

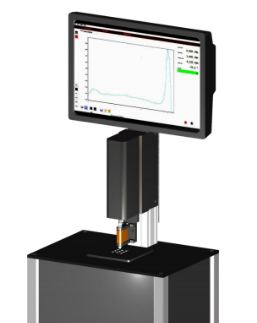

扭矩負載模擬設備

這里我們使用扭矩負載模擬設備來模擬電動磨牙棒的工作情況，扭矩負載模擬設備可調，能有效的控制電動磨牙棒的轉速在10000轉內，能檢測在該階段內的扭矩值與轉速，同時能起到保護扭矩傳感器的作用。

扭矩傳感器

扭矩傳感器是對各種旋轉或非旋轉機械部件上對扭轉力矩感知的檢測。T25扭矩傳感器具有精度高、頻響快、可靠性好、壽命長等優點。主要特征為：

l 綜合精度：±0.1%FS

l 量程范圍：0.5-1K Nm

l 激勵電壓：4-6VDC

l 輸出信號：±5 VDC

l 最高轉速：30K RPM

l 過載保護：200%

l 工作溫度：0-60℃

處理分析軟件

處理分析軟件可以在電腦軟件進行傳感器校準和控制，能在電腦端實時曲線查看扭矩傳感器采集到實時扭矩值、轉速、轉角等數據，同時能進行數據存儲，方便查看調閱數據。
